Launch TOC-317 - вакуумная установка для замены масла

Launch TOC-317 - вакуумная установка для замены масла

• Вакуумная установка для замены масла (УЗМ) TOC-317 предназначена для удаления из агрегатов отработанного моторного и трансмиссионного масла в процессе ТО и ремонта автомобиля
• Откачка отработанного масла производится через отверстие для щупа с помощью гибкой быстросъемной трубки и вакуумного насоса УЗМ
• Оригинальный вакуумный насос с помощью внешнего источника сжатого воздуха создает разрежение в прозрачной мерной колбе, в которую поступает масло из картера двигателя через всасывающий шланг установки
• Отработанное масло может быть сброшено в основной бак или через него во внешнюю ёмкость
• Предусмотрен обычный режим слива с помощью воронки

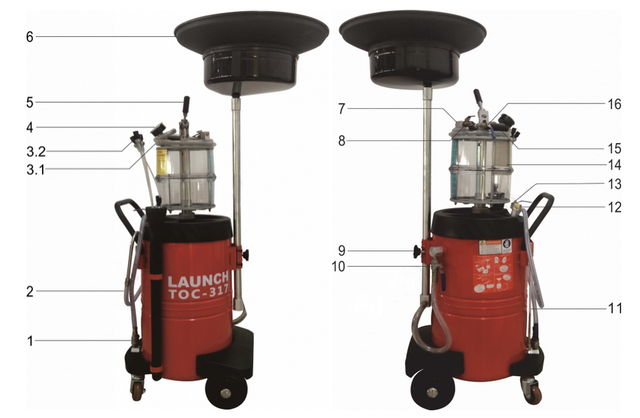

1.Кран шаровой слива масла из бака             9.Винт стопорный штанги воронки
2.Шланг слива масла                                      10 .Кран шаровой сбора масла с помощью воронки
3.1 Шланг всасывающий                                 11.Трубка уровнемера
3.2 Трубки маслоприемные (быстросъем)     12. Клапан предохранительный бака
4.Вакуумметр                                                   13. Кран подачи сжатого воздуха для дренирования бака
5.Рычаг запорного клапана между мерной колбой и баком     14. Мерная колба
6.Воронка                                                         15.Шланг всасывающий
7.Вакуумный насос                                           16.Кран шаровой маслоприемной трубки
8.Кран шаровой вакуумного насоса

• Быстрая вакуумная откачка через агрегатное отверстие для маслянного щупа
  • без промежуточного отбора через мерную колбу в накопительный бак
  • с промежуточным отбором масла в мерную колбу
• Обычный режим свободного слива в воронку, штанга с регулировкой по высоте
• Удобный отбор масла с помощью набора быстросъемных трубок различного диаметра
• Визуальный контроль объема и качества отработанного масла в мерной колбе для оценки состояния и возможных неисправностей двигателя
• 4-х катковая рама с ручкой для удобства перемещения УЗМ по рабочей зоне

Особенности и преимущества

• УЗМ портативна, проста в эксплуатации, не требовательна к квалификации персонала
• Два режима удаления масла: режим вакуумирования и обычный слив через воронку
• Режим вакуумирования исключает ряд трудоемких операций: подъем автомобиля на подъемнике, снятие защиты картера, выкручивание пробки поддона
• Оригинальная система сброса масла/воздуха раздельно между мерной колбой и основным баком
• В комплекте УЗМ набор гибких маслоприемных трубок надежной и удобной конструкции, снабженных быстросъемными муфтами-наконечниками
• Режим сливного устройства с атмосферным выпуском отработанного масла из двигателей, коробок передач и дифференциалов всех типов транспортных средств
• Широкая и глубокая воронка (Ø570 мм) для сбора масла с защитной сеткой (от разбрызгивания), оснащенная штангой с винтом-фиксатором для регулировки по высоте
• Термостойкая и усиленная (с защитой от растрескивания) мерная колба из прозрачного PC позволяет по качеству отработки визуально оценить имеющиеся недостатки двигателя и т.п.
• Система самоочистки
• Удобные вместительные ячейки для мелкого инструмента на крышке бака
• Износостойкие долговечные резиновые катки
