Линейка ПСК-ЛГ

Линейка ПСК-ЛГ

Линейка ПСК-ЛГ предназначена для контроля схождения передних колес как легковых, так и грузовых автомобилей всех марок, а также для регулировки и установки углов схождения передних колес и контроля по точности правильной их установки в процессе использования автомобиля.

Прибор ПСК-ЛГ применяется на станциях технического обслуживания, в автохозяйствах и владельцами индивидуального транспорта.

Линейка ПСК-ЛГ - для проверки схождения колес легковых и грузовых автомобилей с двумя удлинителями. Диапазон измерений 1050-1340, 1480-1820 мм, диапазон показаний -10 - +10 мм, цена деления шкалы 1 мм.

Предел допустимой погрешности составляет ±0,5 мм.

Ширина отсчета шкалы составляет 0,08-0,2 мм, а ширина отсчетного штриха подвижной втулки - 0,15-0,25 мм.

Конструктивное исполнение и порядок выполнения измерений

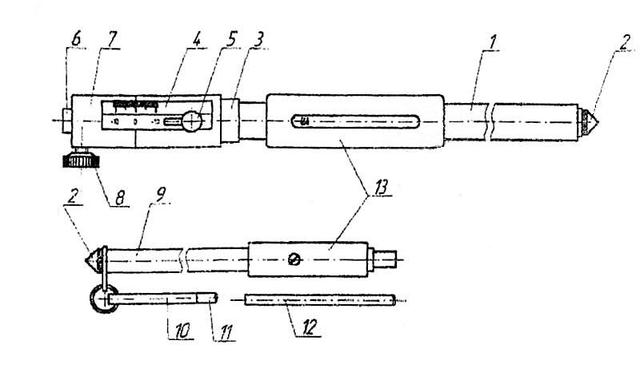

Линейка ПСК ЛГ состоит из трубки (1), на одном конце которой крепится измерительный наконечник (2), а на другом - установлен корпус (3) с передвижной шкалой отсчета (4), которая фиксируется винтом (5).

Внутри корпуса и трубки находится выдвижной шток (6), на котором установлена подвижная втулка (7). Стопорный винт (8) служит для фиксации штока относительно втулки в требуемом положении. На втулке нанесен указательный штрих. Втулка со штоком подпружинены и имеют возможность перемещаться относительно корпуса и шкалы.

В шток устанавливается удлинитель (9) со вторым измерительным наконечником (2). На измерительных наконечниках свободно вращаются относительно их осей ограничительные стержни (10). Заглушки (11) устанавливаются на ограничительные стержни при регулировке схождения колес легковых автомобилей.

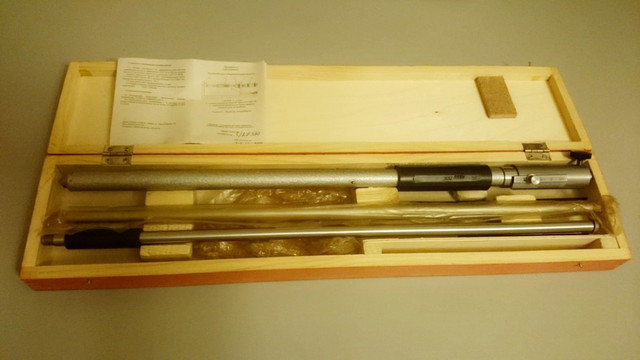

Внешний вид линейки для проверки схождения колес ПСК-ЛГ:

Для линейки схождения колес ПСК-ЛГ при контроле схождения колес грузовых автомобилей между штоком и удлинителем устанавливается аналогичный удлинитель, а на стержни ограничительные удлинители стержней (12).

Для удобства пользования линейки, на трубке и удлинителе имеются теплоизолирующие ручки.

Условия эксплуатации линейки ПСК-ЛГ

Нормальные условия использования линейки регулировки углов схождения колес ПСК-ЛГ при температуре окружающего воздуха +25±5° С, относительной влажности воздуха 30-80% и атмосферном давлении 84-106 кПа.

Рабочие условия при температура окружающего воздуха от +10° С до +40° С, относительной влажности воздуха не более 80% и атмосферном давлении 84-106,7 кПа.

Воздух в помещении не должен содержать примесей агрессивных газов.
