Стенд развал-схождения Sillan DL-08

Стенд развал-схождения Sillan DL-08

ДЛЯ РАБОТЫ НА ЯМЕ

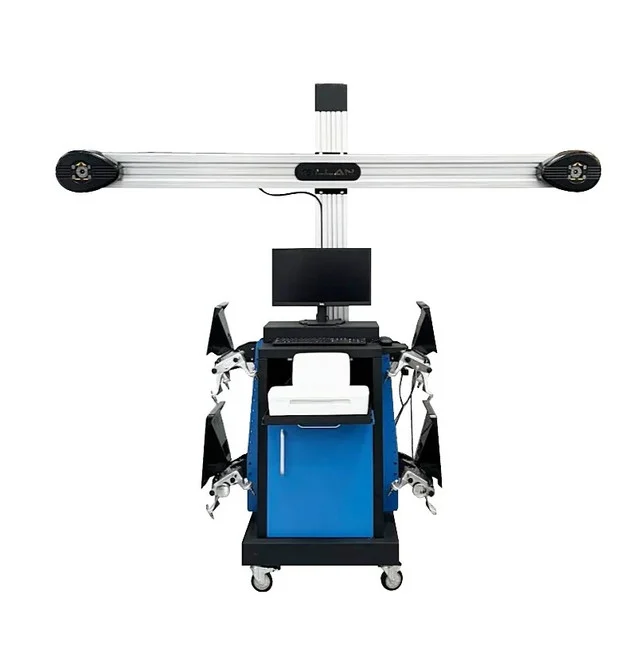

Sillan  DL-08 - стенд геометрии колес сход развал 3D

Революционный стенд развала-схождения 3D.
Полноценный высокотехнологический прибор с отличными характеристиками и мощным программным обеспечением 32 standard на базе ОС Windows - находка для любого СТО.

Благодаря запатентованной камерной технике стенд   представляет точные результаты измерений быстро и в реальном масштабе времени - стенд представляет оператору результаты измерений за несколько минут.

Sillan  DL-08 позволяет:

• выполнять измерения и регулировки на смотровой канаве
• увеличить производительность и количество обслуженных автомобилей
• указатель положения автомобиля и измеряемых колёс (находится на камерах балки)
• ведёт оператора по всем операциям измерительного цикла
• ускоряет работу оператора, исключая необходимость частых подходов от автомобиля к стойке управления

3D АНИМАЦИОННАЯ ГРАФИКА

• представляет лёгкие для понимания 3D изображения регулировок автомобилей
• даёт указания о необходимых запчастях или о специальном инструменте
• «ЖИВЫЕ» 3D-ИЗМЕРЕНИЯ – В РЕАЛЬНОМ МАСШТАБЕ ВРЕМЕНИ

Все измеренные параметры представлены в едином обзорном 3D изображении, обеспечивая быструю диагностику подвески

Отличительные особенности стенда:

Стенд работает по технологии трехмерного изображения 3D.
2 видеокамеры установлены на наклонной поперечной балке прикрепленной к центральной колонне с устройством наклона камер по вертикали (опция) и пассивных световозвращающих экранов, устанавливаемых на колеса автомобиля.

Вся процедура измерений занимает всего 2 минуты как и во всех стендах 3Д:
1. Закрепить колесные зажимы.
2. Прокатить автомобиль вперед-назад.
3. Прочитать результат измерения

Широкие возможности измерений:

• Регулировка поперечными рулевыми тягами
• Измерение суммарного угла
• Развал отдельного колеса. Схождение отдельного колеса
• Определение только геометрической оси
• Возможность регулировки только развала
• Продольный наклон отдельного колеса
• Разность углов поворота
• Измерение только на двух колёсах
• Продольный и поперечный наклоны – на поворотных площадках
• «Живые» измерения продольного наклона, развала и схождения при поднятом автомобиле и на поворотных площадках
• Регулировки 4-х управляемых колёс
• Программа установки регулировочных прокладок Northstar
• FrameCheck™ – регулировка угла рамы лёгких грузовиков
• Программа установки прокладок сзади
• Развал передних и задних колёс (–15° до + 15°)
• Схождение передних и задних колёс
• Измерение высоты положения кузова
• Продольный наклон передних колёс (–28° до + 28°)
• Поперечный наклон и геометрическая ось
• Поперечный наклон на поднятом автомобиле
• Система самодиагностики

Удобство отображения и помощь при регулировках

• 3D-анимация
• Видеопомощь. Интегрированная помощь (в pdf )
• Увеличение размеров индикации на экране
• Расширенный банк данных клиентов с функцией повторного вызова
• Инструкции по регулировкам, выбору инструмента, принадлежностей,
• Расширенные измерения с представлением данных по колёсам оси и разницы
• Цветной протокол до и после регулировки
• Повторное представление данных юстировки и установок стенда. Хронология юстировок
• 28 языков
• Банки данных автомобилей более чем за 25 лет
• Региональные банки данных автомобилей
• Возможность ввода данных автомобилей оператором
• 3D представление всех измерений на одном экране
• Регулировки на поднятом автомобиле
• Использование разных колёсных зажимов
• Втулки для лёгких грузовиков
• EZ-Toe (регулировка схождения при повёрнутых колёсах)
• EZ-Track банк данных
• Выбор разных форматов протоколов
• Выбор единиц измерений

В комплекте:

• Колесные мишени из ударопрочного пластика
• Захваты на колеса для дисков до 22"
• ПБлок для ПК, монитора и принтера, закрепленный к колонне
• Наклонная балка с видеокамерами
• Программа для проверки углов установки колес 32 "Стандарт"
• База данных более чем на 130000 автомобилей

Стандартные принадлежности:

• Фиксатор рулевого колеса
• Фиксатор тормозной педали тормоза
