Компьютерный сканер «АВТОАС-КАРГО» (базовый комплект)

Выбор диагностируемого ТС / двигателя / др. системы со справкой по особенностям подключения и диагностики выбранной системы.

Выбор диагностируемого ТС / двигателя / др. системы

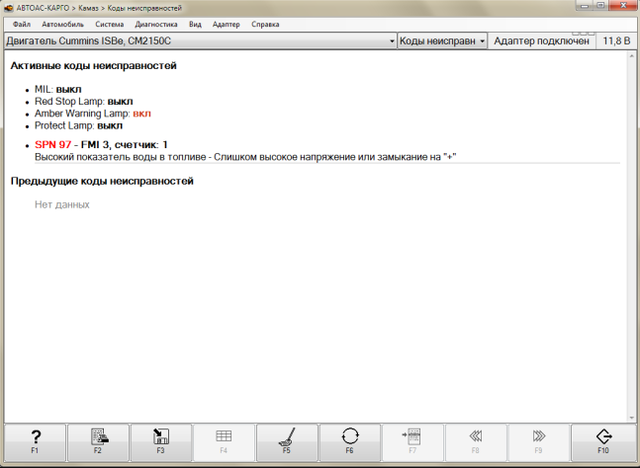

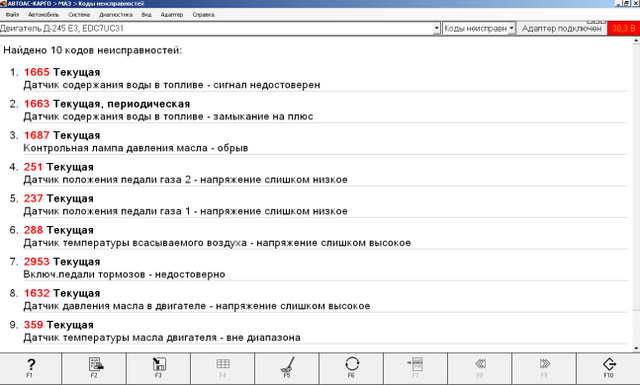

Считывание, расшифровка и стирание кодов неисправностей - в этом режиме осуществляется считывание и обнуление кодов неисправностей (ошибок) регистрируемых ЭБУ диагностируемой системы. На экран выводятся цифровые коды ошибок, статус обнаруженных ошибок (текущие, периодические) и их расшифровка.

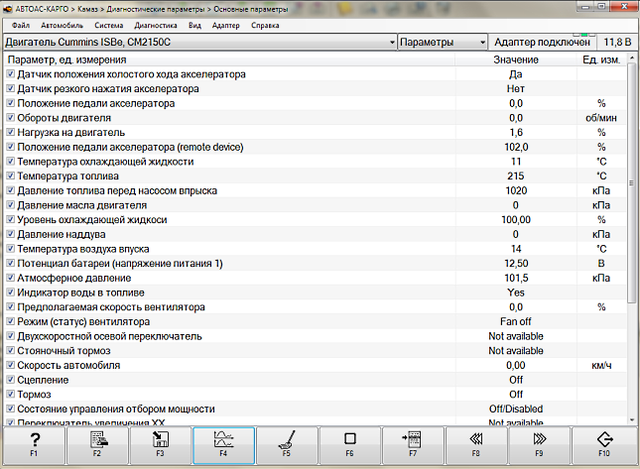

Контроль параметров - отображение параметров работы диагностируемой системы в режиме реального времени. Программа позволяет просматривать параметры в цифровом и графическом виде все сразу, группами или только выбранные. Поддерживается добавление пользователем новых групп параметров.

Управление ИМ - управление исполнительными механизмами диагностируемой системы для проверки их работоспособности или адаптации. В режиме управления исполнительными механизмами экран программы разделен на 2 части. Слева выводится список доступных ИМ, справа - управление выбранным ИМ и вспомогательная информация, включая условия, которые необходимо соблюдать для управления выбранным ИМ.

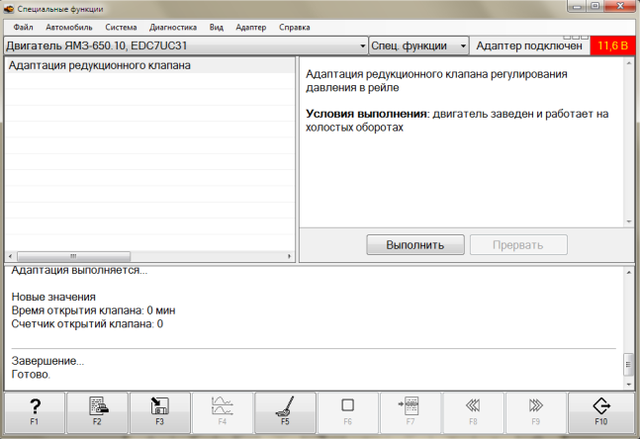

Режим "Спец. функции" предназначен для выполнения специальных функций для выбранной диагностируемой системы: адаптации, сброс адаптаций, перекодировки и т.д. В режиме выполнения специальных функций экран программы разделен на 3 части. Слева выводится список доступных функций, справа - подробная информация по выбранной функции, условия выполнения, кнопки запуска и прерывания выполнения выбранной функции. В нижней части экрана выводится текстовая информация непосредственно процесса выполнения выбранной функции, включая результат выполнения.

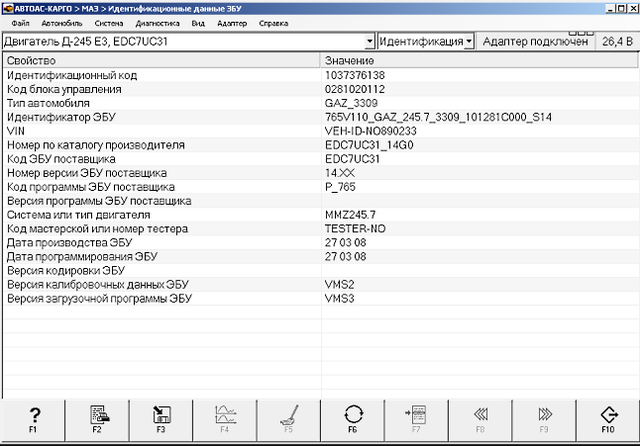

Просмотр идентификационных данных ЭБУ - режим считывания сведений об ЭБУ диагностируемой системы (заводской номер ЭБУ, версия прошивки и т.д.)

Описание адаптера «ECU-Link 3»

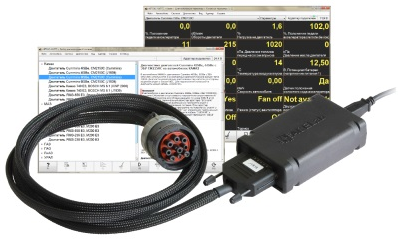

Для подключения компьютера с программой «АВТОАС-КАРГО» к диагностическому разъему автомобиля используется адаптер «ECU-Link 3».

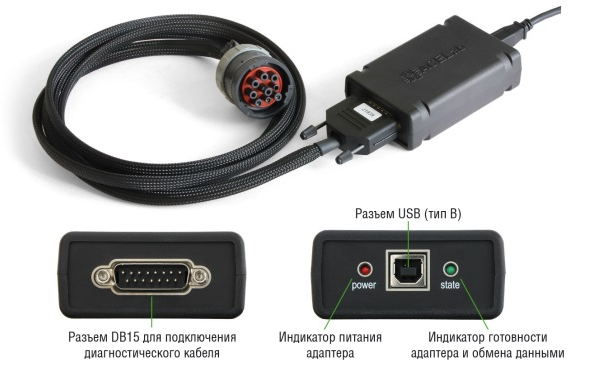

Адаптер «ECU-Link 3» выполнен в пластмассовом корпусе с логотипом ACELab. На корпусе расположены 2-а светодиодных индикатора “POWER” (питание) и “STATE” (адаптер готов к работе + обмен данными ), разъем USB (тип В) и разъем типа DВ15 для подключения диагностических кабелей.

Адаптер «ECU Link 3» подключается к компьютеру через порт USB или по беспроводному соединению Bluetooth. Использование в адаптере беспроводного (до 10 метров) соединения Bluetooth особенно удобно при диагностике двигателей грузовых автомобилей, так как позволяет разместить компьютер с программой в любом удобном месте.

При подключении «ECU Link 3» к компьютеру по USB питание адаптера производится от USB порта (+5В). При подключении «ECU Link 3» к компьютеру по Bluetooth питание адаптера производится от диагностического разъема автомобиля (+7В...+36В).

Адаптер «ECU Link 3» может использоваться как универсальный USB K-Line адаптер для работы с программами сторонних производителей, например «OpenBox», а также (опционально) как адаптер RP1210 (CAN) для работы с программами «Cummins INSITE», «Cummins Calterm III».

Основные технические характеристики адаптера «ECU-Link 3»:

• габариты — 100 х 60 х 30 мм
• вес — 200 г
• питание адаптера — от диагностического разъема автомобиля (+7В...+36В) или от USB порта компьютера (+5В)
• потребляемый ток — не более 100 мА при напряжении питания +12В
• рабочая температура от - 40 до +80 град. С
• поддерживаемые автомобильные интерфейсы — CANbus (High Speed 250/500 Kбит/сек), K/L-Line (12/24В)
• интерфейсы для подключения к компьютеру — USB, Bluetooth (Class 2, до 10м)
• встроенная система измерения бортового напряжения автомобиля - +7В...+36В
• встроенная защита от переполюсовки и перенапряжения свыше +36В
• встроенная защита от короткого замыкания и перенапряжения (выше +36В) по линиям K/L-Line
• защита линий K и L адаптера от замыканий на +АКБ автомобиля
• защита линий CAN H и CAN L адаптера от замыканий на массу и +АКБ автомобиля
• защита линий K и L адаптера ESD до 2 кВ
• защита линий CAN H и CAN L адаптера ESD до 6 кВ
• защита обмена данных на CAN шине автомобиля при обрыве или замыкании одной из линий CAN H или CAN L адаптера.

ТРЕБОВАНИЯ К КОМПЬЮТЕРУ:

Минимальные:

• Операционная система Windows XP
• Оперативная память 512 Мб
• USB-порт (Host, тип A)

• Операционная система Windows 7/8/10 (32-х или 64-х разрядные)
• Оперативная память 4 Гб
• USB-порт (Host, тип A)
• Bluetooth

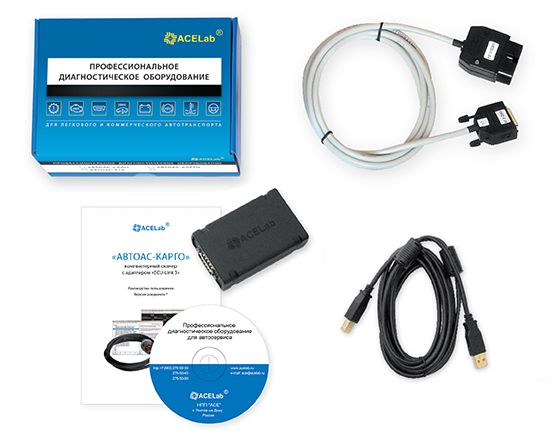

• Адаптер «ECU-Link 3» - 1шт.
• Кабель диагностический «OBD-II 24» - 1шт.
• Кабель USB – 1шт.
• CD-диск инсталляционный — 1шт.
• Руководство пользователя - 1шт.
• Гарантийный талон - 1шт.
• Транспортная картонная упаковка — 1шт.

Дополнительные опции «АВТОАС-КАРГО»

• Мультиплексор «MUX CAN+KLine». NEW!
• Дополнительные кабели и переходники, используемые в «АВТОАС-КАРГО»
• Программный модуль "RP1210 (CAN)" для работы с программами других производителей, например «Cummins INSITE» и «Cummins Calterm III» предназначенных для диагностики и перепрошивки ЭБУ двигателей Cummins.
• Кабель "ECUPROG(CAN+K-Line)".
  Предназначен для подключения адаптера «ECU-Link 3» сканера «АВТОАС-КАРГО« к ЭБУ Cummins CM2220, Cummins CM2150, BOSCH EDC7UC31, BOSCH EDC17CV54/44, BOSCH MS6.1 "на столе" для загрузки калибровок, перепрошивки с применением программного обеспечения сторонних производителей («Cummins INSITE», «Cummins Calterm III», «OpenBox»).
  Схема подключения к ЭБУ Cummins CM2220
  Схема подключения к ЭБУ Cummins CM2150
  Cхема подключения к ЭБУ BOSCH EDC7UC31
  Cхема подключения к ЭБУ BOSCH EDC17CV54/44
  Cхема подключения к ЭБУ BOSCH MS6.1
• Для чтения и загрузки прошивок ЦБУЭ Ителма 21.3867000-01 "на столе".
  Схема подключения к ЦБУЭ Ителма 21.3867000-01

Кабель «ECUPROG(CAN+K-Line)»

Пользователям программного-сканера «АВТОАС-КАРГО» изготовитель предоставляет следующие услуги:

1. Технические консультации. Техническая поддержка предоставляется после регистрации.
2. Возможность обновлять программу через интернет. Новые версии программы «АВТОАС-КАРГО» размещаются в разделе «Техническая поддержка».
3. Возможность приобретать программные модули обновлений «АВТОАС-КАРГО» для работы с новыми, добавляемыми в программу системами (двигателями, ABS и т.д.) в соответствие с действующим прайс-листом.
4. Возможность получать по электронной почте оперативную информацию о выходе новых версий программы «АВТОАС-КАРГО» и об их возможностях. Подписка на рассылку новостей производится при регистрации.
5. Гарантийный срок эксплуатации адаптера «ECU-Link 3» 1 год с момента продажи, кабелей и переходников 3 месяца. Негарантийное и послегарантийное обслуживание производится в соответствие с действующим прайс-листом.
