Короткий ответ: датчик давления в шинах находится либо внутри колеса на вентиле, если это прямая система TPMS, либо отдельного датчика в колесе нет вообще, если система косвенная и работает через ABS. Это главное, что нужно понять до шиномонтажа, покупки датчиков и попытки сбросить ошибку.
Датчик давления в шинах стоит внутри колеса на вентиле или рядом с ним на ободе — снаружи виден только вентиль.
Отдельного датчика в колесе нет: система оценивает давление по сигналам ABS/ESP, анализируя скорость вращения колёс.
Сначала проверяют давление манометром, затем выполняют сброс и калибровку, а при необходимости — диагностику сканером с чтением ID и DTC.
Для direct TPMS важны состояние батареи, ID датчика, радиосигнал на частоте 315 или 433 МГц и корректная привязка к блоку управления.
Датчик давления в шинах — элемент системы контроля давления (TPMS, Tire Pressure Monitoring System). Его задача — не комфорт, а безопасность: вовремя заметить недокачку, пока она не стала причиной аварии или преждевременного износа шины.
TPMS бывает двух типов. Прямой датчик (direct TPMS) измеряет давление непосредственно в колесе и передаёт данные по радиоканалу. Косвенный датчик (indirect TPMS) — это не отдельное устройство в шине: система вычисляет отклонение давления по данным ABS и скорости вращения колёс. Называть её «датчиком» в бытовом смысле не совсем точно.
Когда давление в колёсах падает, шина сильнее деформируется, хуже держит пятно контакта и быстрее греется. По официальным материалам NHTSA, недостаточное давление ухудшает управляемость и устойчивость автомобиля, увеличивает тормозной путь и повышает расход топлива. Регуляторный порог для срабатывания системы — падение давления на 25% и более от рекомендованного значения: именно этот уровень зафиксирован в NHTSA FMVSS 138 как критический для обязательного применения TPMS. Отдельное исследование агентства по 11 507 ДТП показало, что при недокачке 25% и более риск аварии статистически выше, чем при нормальном давлении. По данным Bridgestone Americas (Tire Safety Facts, 2023), около 40% легковых автомобилей ездят с давлением на 20% и более ниже нормы — и это напрямую связано с повышенным риском отказа шины.
Для сервиса это тоже важно. Если клиент приезжает с жалобой на лампу давления, нельзя автоматически списывать всё на «глючный датчик». Сначала исключают базовую причину — реальную недокачку, разницу давления по колёсам, сезонный перепад температуры и ошибки после шиномонтажа. Это экономит и время мастера, и деньги клиента.
В каталоге SILLAN представлены датчики давления TPMS Launch серии LTR — универсальные, с поддержкой 315 и 433 МГц, совместимые с большинством марок. Подобрать датчик под конкретный автомобиль можно онлайн или у менеджера.

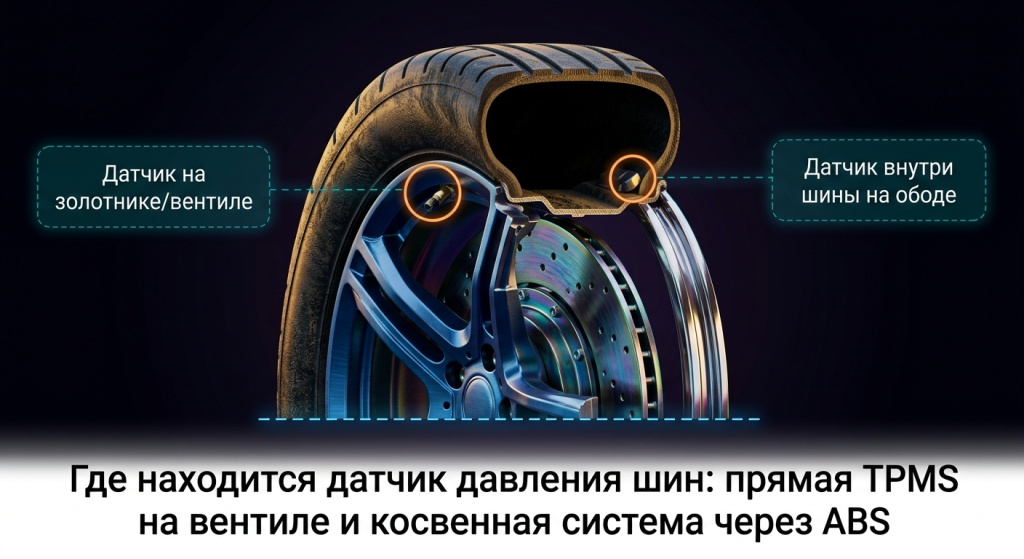

Если у автомобиля прямая TPMS — датчики стоят внутри каждого колеса. Модуль крепится к вентилю изнутри диска, поэтому снаружи виден только вентиль, а сам датчик спрятан в полости колеса.
Если у автомобиля косвенная система контроля давления — искать датчик в шине не нужно. Отдельного TPMS-модуля в колесе нет. Блок управления использует сигналы ABS/ESP и сравнивает скорость вращения колёс.
Это и есть ответ на два самых частых запроса: где находится датчик давления шин и где стоят датчики давления. У direct TPMS — в колесе на вентиле. У indirect TPMS — логика контроля находится в электронике автомобиля, а не в вентиле.
На практике путаница чаще всего возникает после покупки машины с пробегом. Человек видит обычный вентиль и не понимает, есть ли там датчик. Либо наоборот — ставит новые диски, а потом оказывается, что старые датчики не переставили. В одном из типовых сервисных сценариев машина приезжает после сезонной переобувки с горящей лампой TPMS. Мастер проверяет давление — оно в норме. Дальше выясняется, что при сборке не была выполнена инициализация системы или датчик не прописался в блоке управления. Результат — лишний заезд, потеря времени и спор с клиентом, которого можно было избежать правильной процедурой.

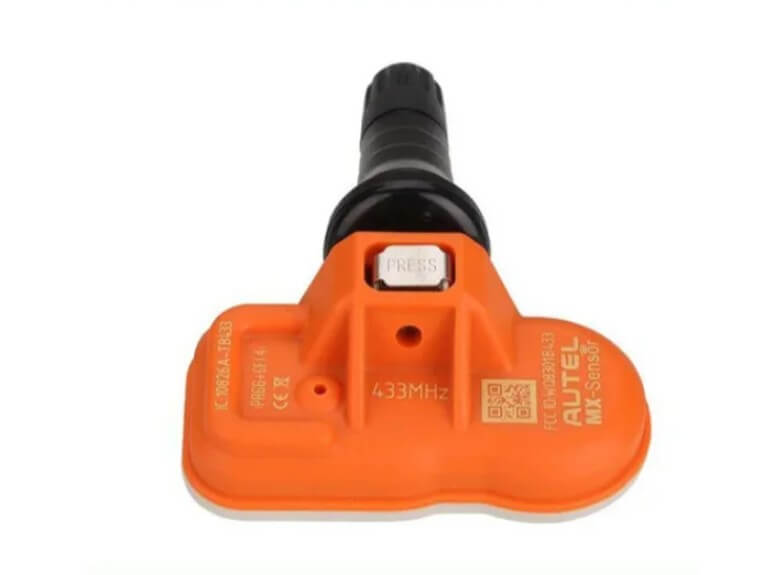

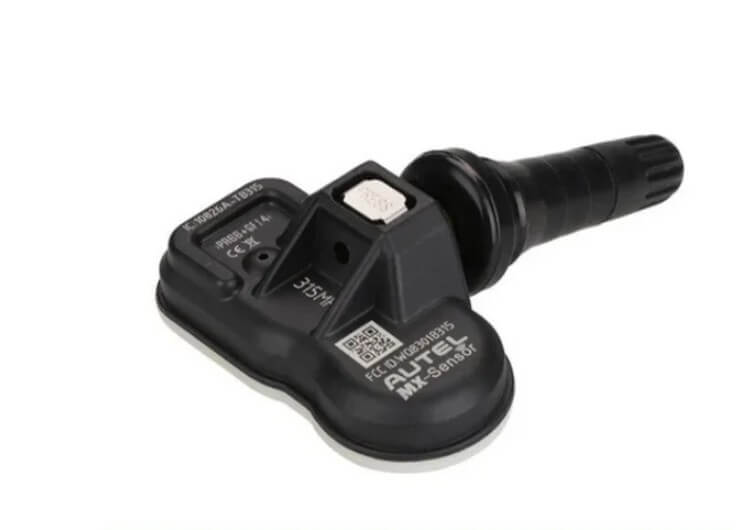

Прямой датчик давления в шинах снаружи выглядит как обычный вентиль — металлический или обрезиненный. Разница становится заметна только изнутри диска: к основанию вентиля там прикреплён небольшой пластиковый или металлический модуль размером примерно со спичечный коробок.
Внутри этого модуля — плата с пьезорезистивным сенсором давления (преобразует механическое давление в электрический сигнал), антенна для радиопередачи и литиевая батарея (как правило, тип CR2032 или аналогичный). Всё это залито компаундом для защиты от влаги и вибраций.
Именно поэтому при внешнем осмотре шиномонтажник видит лишь более жёсткий вентильный узел вместо обычного гибкого резинового соска. Разобрать датчик «в поле» невозможно: батарея не меняется отдельно, при выходе из строя меняется весь модуль целиком.
У косвенной системы такого узла на колесе нет вообще — вентиль там самый обычный.
Важно для шиномонтажа: при разбортировке колеса с прямым датчиком монтировку нельзя подводить со стороны вентиля. Стандартное правило — отжим борта начинают в точке, диаметрально противоположной вентилю, то есть в 180° от него. Нарушение этого правила — самая частая причина механического повреждения датчика при сезонной переобувке.
Сравнение прямых и косвенных систем контроля давления в шинах (TPMS)
| Параметр | Прямая TPMS | Косвенная TPMS |
| Принцип работы | Измеряет давление в колесе напрямую | Оценивает отклонение по данным ABS/ESP |
| Где находится | Внутри колеса, на вентиле изнутри диска | Отдельного датчика в колесе нет |
| Что показывает | Фактическое давление, иногда температуру | Признак падения давления, а не абсолютное значение |
| Источник питания | Встроенная литиевая батарея в модуле | Отдельный источник питания в колесе не нужен |
| Чувствительность к условиям | Зависит от исправности датчика, батареи и радиосигнала | Сильно зависит от состояния шин, размеров, износа и калибровки |
| Обслуживание | Проверка ID, сигнала, батареи, привязки; при необходимости замена модуля целиком | Сброс базовой калибровки после подкачки, ротации или замены шин |
Есть ещё один технический момент, важный при подборе. Для прямых TPMS используются разные радиочастоты: чаще 315 МГц (автомобили для рынков США и Северной Америки) или 433 МГц (европейские и большинство других рынков). Различие связано с региональными нормами по радиочастотам. Совместимость зависит не только от частоты, но и от протокола обмена и ID датчика. Это особенно актуально для машин, привезённых с разных рынков: датчик 315 МГц не заработает в системе, которая ожидает 433 МГц, даже если он физически встаёт на вентиль. «Подошёл по резьбе» не означает «заработает с вашим блоком управления».
Информация носит общий характер и не заменяет консультацию специалиста. Порядок диагностики и сброса TPMS зависит от конкретной марки и модели автомобиля — уточняйте в руководстве по эксплуатации или у сертифицированного мастера.
Проверку TPMS начинают не со сканера, а с манометра и таблички с рекомендованным давлением на автомобиле. Если давление в норме — переходят к сбросу и калибровке, затем к диагностике блока управления, датчиков, ID и радиосигнала.
Для разных систем алгоритм отличается. У косвенной TPMS после подкачки, ротации или замены колёс чаще требуется сброс базовой калибровки. У прямой TPMS дополнительно проверяют, видит ли блок управления конкретные датчики, нет ли ошибки по источнику питания, неверному ID или отсутствию RF-сигнала. Диагностика прямой TPMS строится по SAE J2657: проверка идентификатора датчика, частоты передачи, состояния батареи и приёма радиосигнала. По UNECE R141 система обязана предупреждать водителя о падении давления и обеспечивать самодиагностику с фиксацией неисправности через DTC (диагностический код неисправности).
В одном из типовых сервисных сценариев после сезонной замены колёс индикатор TPMS остаётся активным, хотя давление выставлено правильно. Мастер выполняет relearn (процедуру переобучения блока управления) или initialization, затем делает короткий тест-драйв по регламенту автомобиля. После завершения калибровки ошибка уходит без замены деталей. Вывод простой: не каждая проблема TPMS требует новых датчиков — иногда нужен корректный сервисный цикл.
Для самостоятельной проверки важно понимать ограничения. Без диагностического оборудования вы обычно видите только лампу на панели и косвенные симптомы. Для прямой TPMS точную картину даёт автосканер с поддержкой TPMS, который умеет читать блок управления, коды неисправностей и параметры датчиков. Для работы с конкретными датчиками Launch удобен диагностический адаптер TPMS для сканеров Launch — он позволяет читать ID датчиков, проверять статус батареи и выполнять инициализацию. Если вы сейчас выбираете диагностический инструмент, сравнение моделей по функционалу и совместимости есть в материале о том, какой сканер купить для диагностики авто.
Это типовая логика. Точный порядок зависит от марки, поколения TPMS и конкретной модели автомобиля. У Honda калибровка запускается через меню SETTINGS → TPMS Calibration; у Toyota — через кнопку SET после выставления давления; у Ford — через меню или сервисный relearn-режим. Источник: официальные руководства Honda Owner's Manual 2024–2025, Toyota Owner's Manual, Ford Owner's Manual.
Если нужно не только понять, где стоят датчики давления, но и чем их читать на практике, для сервиса логично смотреть категорию автосканеров с поддержкой современной диагностики TPMS и смежных систем.
Не считайте любую лампу TPMS признаком поломки датчика, пока не проверено давление обычным манометром.
Решение: При первых же "сигналах" от датчика - проверьте давление в шинах
Не ставьте датчики без проверки частоты (315 или 433 МГц) и совместимости протокола с блоком управления автомобиля.
Решение: Обязательно проверяйте датчики на совместимость с блоком управления вашего авто.
Не пропускайте процедуру инициализации после ротации, замены шин или установки другого комплекта колёс.
Решение: Обязательно проходите процедуру инициализации после всех манипуляций с шинами.
Не подводите монтировку со стороны вентиля при разбортировке — начинайте отжим борта в 180° от вентиля, чтобы не повредить датчик.
Не используйте жидкие антипрокольные герметики, если у вас прямая TPMS: большинство производителей датчиков (например, VDO, Schrader) запрещают их применение, так как герметик забивает измерительное микроотверстие сенсора и выводит датчик из строя.
Решение: Уточняйте допустимость в руководстве конкретного производителя.
Следите за состоянием вентильных колпачков: на алюминиевых вентилях датчиков нельзя использовать металлические колпачки — возникает гальваническая пара, которая приводит к коррозии и прикипанию.
Решение: Используйте только пластиковые колпачки.
Датчик давления в шинах обычно находится внутри колеса на вентиле — но только в прямой системе TPMS. В косвенной системе отдельного датчика в колесе нет, а контроль строится через ABS. При ошибке сначала проверяют реальное давление манометром, потом делают сброс и калибровку, и только после этого переходят к диагностике сканером с чтением DTC и ID датчиков.
Для владельца автомобиля это помогает не искать датчик там, где его нет. Для СТО и шиномонтажа это ещё важнее: правильная процедура при переобувке — инициализация, проверка ID, отжим борта в 180° от вентиля — исключает повреждения датчиков и лишние возвраты. А понимание разницы между диагностикой и программированием датчиков позволяет предложить клиенту полный сервисный цикл: от чтения ошибки до прописки нового датчика.
Если вы оснащаете шиномонтаж или СТО, SILLAN поставляет полный комплект: датчики TPMS, программаторы, диагностические адаптеры и сканеры с поддержкой инициализации. Клиенты из разных городов Казахстана отмечают быструю доставку и наличие запчастей на складе: Мурат из Шымкента получил оборудование в надёжной обрешётке без повреждений, Арман из Атырау — за 3 дня, Руслан из Астаны выбрал SILLAN именно потому, что здесь есть собственный склад и не нужно ждать запчасти из Китая.
Нурсултан Сураганов
Руководитель отдела продаж
Проверено: Технический отдел SILLAN
Дата обновления: 27.08.2025
Диагностический сканер OBD2 читает коды неисправностей из блока управления TPMS и показывает статус датчиков — это базовый инструмент. Однако для полноценной работы шиномонтажа и СТО одного сканера недостаточно. Чтобы активировать датчик, проверить заряд его батареи напрямую, записать новый ID после установки или клонировать универсальный датчик под конкретный автомобиль, нужен специализированный TPMS-программатор или активатор. Именно это оборудование приносит сервису дополнительный доход: клиент, которому нужна замена или прописка датчика, не уедет к конкуренту. В каталоге SILLAN доступны как диагностические автосканеры с поддержкой TPMS, так и адаптеры TPMS для сканеров Launch.
Как правило, нет. Жидкие антипрокольные герметики в большинстве случаев несовместимы с прямыми датчиками TPMS: состав попадает в измерительное микроотверстие сенсора, закупоривает его и выводит датчик из строя. Производители датчиков (VDO, Schrader и другие) прямо указывают на это в технической документации. Перед применением любого ремонтного состава уточняйте допустимость в руководстве вашего автомобиля и производителя датчика. Для косвенных систем этот вопрос не актуален, так как датчика в колесе нет.
Литиевая батарея в прямом датчике TPMS в среднем служит 5–7 лет или около 100–150 тысяч километров пробега — в зависимости от модели датчика и режима передачи данных. Важный нюанс: батарея залита компаундом вместе с остальной электроникой и не меняется отдельно. При её разряде меняется весь модуль датчика целиком. Точный ресурс уточняйте в паспорте конкретной модели датчика или у производителя автомобиля.
С практической точки зрения безопасный ответ один: сначала нужно остановиться и проверить давление манометром. Если шина реально недокачана — продолжать движение рискованно: снижается управляемость, растёт тормозной путь. Если давление в норме, возможна ошибка системы после шиномонтажа или разряд батареи датчика, но без проверки конкретного автомобиля давать разрешение на дальнейшую эксплуатацию нельзя. Если причина — разряженный или неисправный датчик, подобрать замену поможет страница датчик давления TPMS LAUNCH LTR-03.
